２２０万画素でフルハイビジョンの画質で監視を実現
最新のAHD-H(1080p)信号を出力
220万画素高鮮明のフルハイビジョンカメラ
注意：AHD出力はAHD-H(1080ｐ）に対応した専用DVR(AHD(1080ｐ）対応録画機器へのみ対応します

高鮮明機220万画素で1200TVL
光学1８倍電動ズーム+(遠近用合計LED)赤外線LED付
高鮮明220万画素SONY Starvis IMX307PTZカメラ
光学18倍ｽﾞｰﾑ＋強力赤外線LED
屋外防雨仕様(IP66)エンドレスパン/チルト(P/T)
（Day&Night)(常時カラーもＭＥＮＵで設定可能)
RS-485、またはUTCパンチルトズーム操作可能

詳細


カメラのサイズ

昼間の実写映像

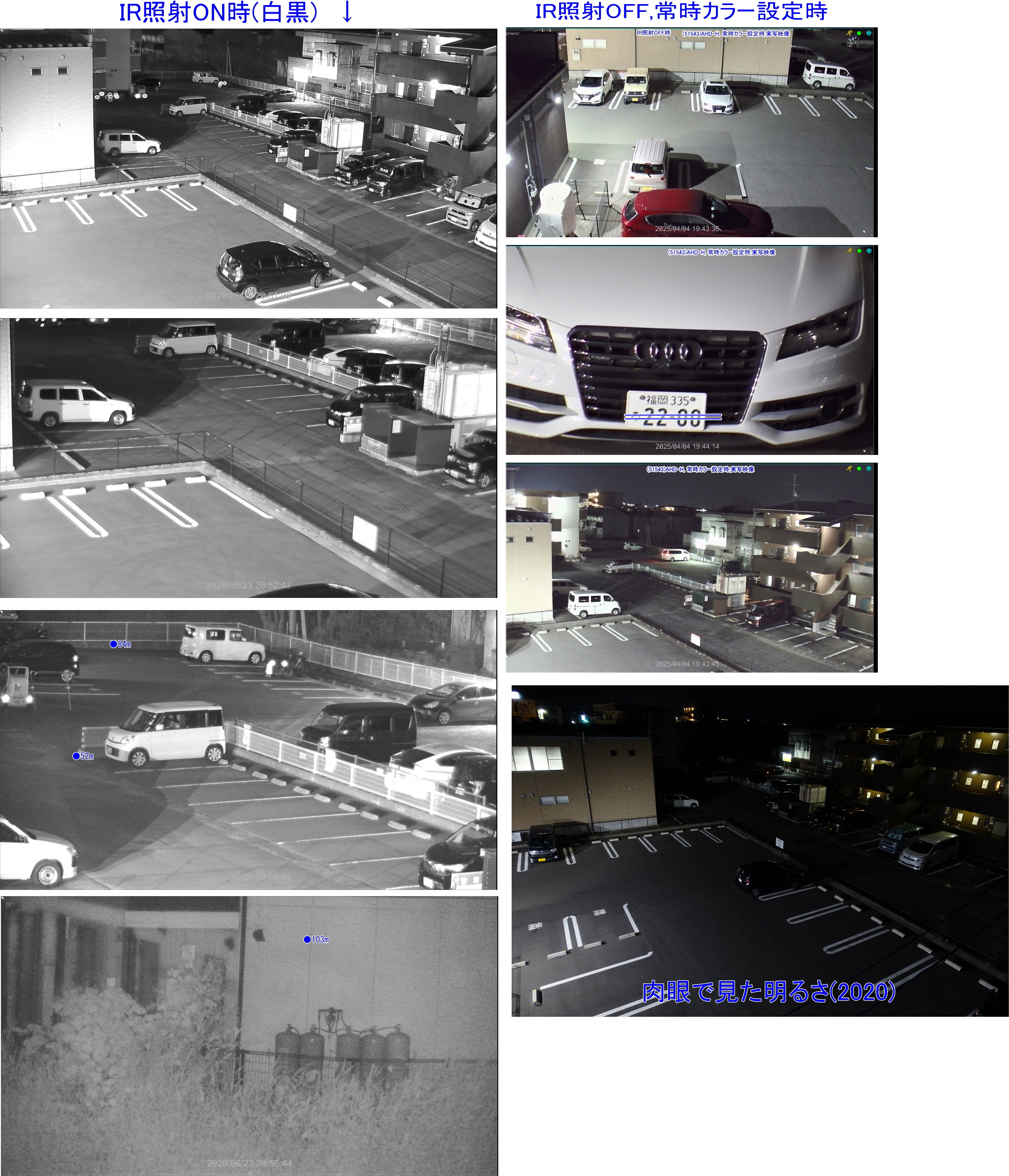

夜間の映像



接続例





■1／2.8インチ 220万画素SONY Starvis IMX307　高感度 CMOS採用
■光学18倍（5mm〜90mm）ズームが可能。
■遠距離用(2LED）＋近距離用(4LED）　強力赤外線LED内蔵
　（ズーム倍率に応じて赤外線LED出力を調整可能）　常時赤外線OFF設定も可能
■オートフォーカス(or マニュアルフォーカス）
●IRカットフィルタリムーバブル：昼間は赤外線の影響をIRカットフィルターで遮蔽してより鮮明画像
　夜間は自動で赤外線照射機に良く反応する赤外線対応仕様です
■パン（左右）最大36度/秒、チルト（上下）18度/秒
　　［パンはエンドレスロケーションで停止点無し］
■128ケ所の監視箇所メモリプリセット可能。
■1台のコントローラーで250台までのカメラ制御可能。
■オートラン機能は、以下2パターンの中からオート動作を設定する機能です
*A-B オートスキャン：任意の2つの位置を一定スピードで交互にスウィングします
*TOUR プリセットシーケンス機能：最大16プリセットポジションを一定時間ごとに自動巡回します
■一定時間無操作後、自動的に登録したポジションへ戻ります（有効/無効　設定可能）
■UTC＆RS−485＆オンスクリーンメニュー
■水平から真下までジョイスティックですばやく自由自在に動かせます

●注意：カメラ付属のACアダプターはカメラ横付近へ
　　市販ウオールBox内へ収納設置下さい(同接続コネクター)
　　P/T時やその他機能使用時の消費電力が非常に大きい為に
　　正常に動作しない場合が有りますので
　　DC側の延長はお勧めできません

●UTC機能対応（Coaxial Control)：
　カメラのパンチルトズーム操作を
　映像同軸線を通じて弊社UTC機能対応DVRから遠隔操作が可能です
　（RS-485コントローラーも併用可能）

 *ネットワークDVRと併用で遠隔地のPCからP/T,ズームが可能です
 *SA48736へ映像信号やRS-485コントロール信号を入力可能です

 【別売】
ジョイスチィックリモコン
SA-50802		  【別売】
天井取り付け金具
SA-51540


【仕様】屋外防雨仕様

高機能高画質！本格P/Tカメラです。 お勧め商品！
　　IR赤外線照射部とレンズ部がセパレート構造で　IRの反射がほとんど無く夜間もすっきり映りますので 昼夜ともに人相が鮮明に確認が可能です
　　　　　　　　　　　　　　

CCD素子 1/2.8インチSONY STARVIS IMX307 CMOSイメージセンサーDay&Night
画素数 　有効画素数 243万画素 （1984hx1225v）
 水平解像度 　1200TVL
最低照度 　カメラ0.0001LUX　(常時カラーもＭＥＮＵで設定可能)（常時白黒も可能）
 赤外線LED  　強力840nmLED6個、（合計最大約7W)
　（近距離広角用ｘ４個　+　遠距離用ｘ2個） 最大照射距離：60m強
 S/N比  　50ｄB以上
映像信号 AHD-H(1080p)　信号
電動ズ−ムレンズ  (カメラ）(画角Max約54度〜2.7度)
　f=5mm〜90mm（F1.6〜3.0）
光学18倍ｽﾞｰﾑ
電動ズ−ムスピ−ド  4sec(x1〜x18)
 フォ−カス  オ−ト／マニュアル
 電子シャッター  　1/60〜1/100000 sec自動
 手動動作スピード
*高倍率時は自動で
ゆっくりP/T動作出来ます		  (Max)水平36度／秒　垂直18度／秒
(Min)水平0.5度／秒　垂直0.5度／秒
ジョイスティックの傾き度で速度変化します
もちろん斜め動作も可
 手動プリセット スピード
(ﾒﾓﾘした箇所にカメラが向く速さ)		  水平58度／秒　垂直32度／秒
  動作範囲  水平360度（エンドレスリターン）
回転終止点は無く何回でも回転出来ます
 プリセット
*パンチルトズームして記憶した
被写体を映し出す		   128ケ所、簡単設定可能
 オートスキャン
(A-BSCAN)		  1パターン
（任意の左右２点間を一定速度で往復動作します）
 プリセットシーケンス  3シーケンス
（最大16プリセットポジションを一定時間ごとに自動巡回します）
 無操作プリセット
（ON/OFF可)		  1分〜60分
（一定時間無操作時、設定したポジションへ戻ります）
 コントロール ・RS-485　プロトコルPELCO-D(2400bpsのみ可)
　(2400,N,8,1)(カメラと同じ操作可)
・UTCコントロール(パンチルト・ズーム可)
 プライバシーマスク  4エリア
 カメラID  1〜250（250台まで同時使用可能）
 アラーム接点入力  -
 アラーム接点出力  -
 電源（付属）  DC12V
 消費電力  最大　約12W　(最大1A)
　制止時(IR-OFF)：約0.15A
　　　　　　P/T時：　　+0.23A
　　IR-ON時（最大）： +0.36 〜 0.62A(x12時） 〜 0.11A
 使用条件  -20℃〜50℃
 カメラ外形寸法  直径約136mmX高さ250mmｘ奥行き198mm
 重量  約1.6Ｋｇ
(プロトコルPELCO-D,標準装備)弊社の別売対応DVRで遠隔操作可

【付属品】
（P/Tカメラ+ACアダプターx1+取り説+保証書)


 ・Day&Nightタイプとは・・・
　明るい場所では、カラー映像で　暗くなると高感度白黒映像に自動的に切り替わります。
*弊社の別売赤外線照射機との併称も可能です
